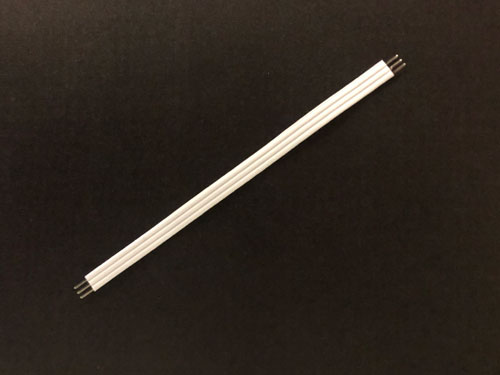

JYONANフラットケーブル

●適用範囲
本社様は、電子・電機機器の内部配線に用いる。
●特徴
・柔軟性に優れ、配線が自由自在。
・端子強度（0.5Rチャック重量500ｇ）端子を適当な方法で固定して全ての方向に力を加えて、180°（±）10°一方向に10回折曲げてわれ、折れないこと。
・パンダ付性　O.K
●構造
導体
平角線
0.20×0.80　0.20×0.56　0.13×0.50
材質
リン青銅
絶縁体
難熱性塩化ビニール　105°用
導体間　ピッチ
1.25　1.27　2.00　2.50　2.54
芯数　（最大）
24　24　20　20　17

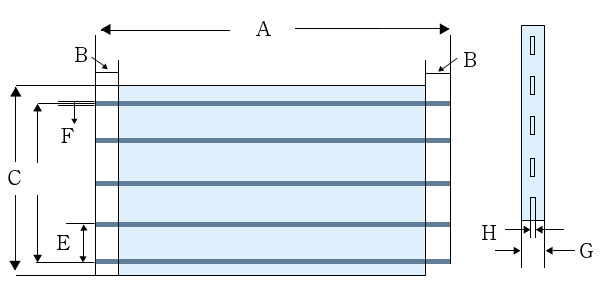

●形状
●寸法
絶縁長
A
任意
ストリップ長
B
3.10　4.00　（先端加工）
全巾
C
E×（ｎ+1）
トータルピッチ
D
E×（ｎ-1）
導体間ピッチ
E
1.250～2.54
導体巾
F
0.50 0.56 0.80
全体厚
G
0.60～0.70
導体厚
H
0.13 0.20
ｎ：芯数
※ストリップ長　先端加工なしは2.50～
●特性
0.2×0.8
0.13×0.5、0.20×0.56
電流容量　5A
3A
絶縁抵抗　DC500V1000MQ以上
DC300V700MQ以上
耐電圧（時間）　AC1500V50/60Hz1分間
AC1000V50/60Hz1分間
●定格
80°C300V
●A寸法許容差
  • 25mm～49mm
  • 50mm～99mm
  • 100mm～149mm
  • 150mm～199mm
  • 200mm～300mm
●B～H公差
B ±0.3　A ±0.5　D ±0.3　E ±0.1　F ±0.03　G ±0.05　H ±0.02
